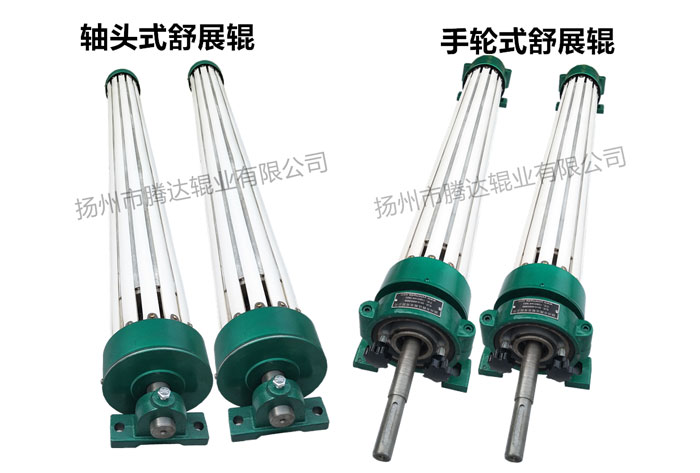

硅胶条舒展辊

硅胶条舒展辊

电话:0514-88852889

传真:0514-88859698

24小时咨询热线:(0)13801441922 丁超

邮箱:452722769@qq.com

产品详情

本公司生产的硅胶条展平辊分为3种。

1.可调节舒展辊,最大展平3cm

2.普通型舒展辊,最大展平3cm

3.大展幅展平辊,最大展平10cm

                                                                                方便您的选择!

在本公司众多的展平辊中,总有一款适合你的机器除皱之用。欢迎来电咨询!

24小时热线:13801441922 丁超



(以下为胶条展平辊的图片及介绍)

IMG_0645_副本20140817_143421_副本



mmexport1476410108037_副本

传动
胶条

undefined
1、结构原理

主要由胶条、铝合金辊体、可调转轮、芯轴及轴座等组成。
  在铝合金辊体表面均匀布有横向沟槽,胶条嵌装于沟槽中并高出辊体形成一个由胶条排列的辊面。胶条的两头分别连接在辊体两侧的呈向外倾斜的转轮上(倾斜程度由轴座上的手轮调节控制)。
当胶条跟随辊体旋转时,胶条带动斜轮旋转,斜轮又将胶条逐渐拉向轴端。胶条从0°转到180°时被逐渐拉长最最大值。从180°转到360°时又从最大值逐渐缩回到原长度。基材在包绕上述0°-180°的胶条时就能跟随胶条向两端伸展而得以展平。

2、特点
● 模向拉伸展平,展平能力强、基材受力均匀、展平方式柔和、基材不变形
● 转速高、跳动量小、无噪声、安全可靠
● 重量轻、惯性小、旋转扭矩小
● 胶条耐磨、耐动态疲劳、耐老化、耐腐蚀、经久耐用
● 胶条的拉抻长度(展幅),可通过轴座上的手轮来调整转轮倾斜角度的大小而获得,即倾斜程度越大,胶条拉伸越长。一次调好对各种原因引起的皱折均能消除。
● 可被动旋转也可通过芯轴伸出端加装带轮、链轮、电机等变为主动旋转,也可使旋转扭矩减小到零,从而达到纵向无牵伸展平。
  胶条式展平辊是目前为止展平效果好的一种,广泛应用于纺织、印染、造纸、塑胶、包装、印刷等领域。薄厚基材均能适用,特别适合超薄、超软、超轻、易拉伸、张力小的基材,如薄膜、纸、绸、针织物等。

3、技术参数



辊面直径

128

辊面有效长度

600-4000mm

线速度

<150m/min

包辊角度

90°-180°

展幅

0-25mm

芯轴状态

旋转

 4、结构尺寸及安装尺寸

undefinedk-2
4、订购时请确认好L2(安装中心距)与L1(有效胶面)

(以下为新型硅胶条展平辊,大图实拍与简介)

20140817_143421_副本

20140817_143526_副本
20140817_143720_副本
20140817_143934_副本
20140825_171605_副本

1、结构原理
  主要由胶条、铝合金辊体、芯轴、倾斜轮、斜口护罩及轴座等组成。
  在铝合金辊体表面均匀布有横向沟槽,胶条嵌装与沟槽中并高出辊体形成一个由胶条排列的辊面。胶条的两头分别连接在辊体两侧的呈向外倾斜的转轮上。当胶条跟随辊体旋转时,胶条带动斜轮旋转,斜轮又将胶条逐渐拉向轴端,胶条从0°转到180°时被逐渐拉长最最大值。从180°转到360°时又从最大值逐渐缩回到原长度。基材在包绕上述0°-180°的胶条时就能跟随胶条向两端伸展而得以展平。

2、特点
● 模向拉伸展平,展平能力强、基材受力均匀、展平方式柔和、基材不变形
● 转速高、跳动量小、无噪声、安全可靠
● 重量轻、惯性小、旋转扭矩小
● 胶条耐磨、耐动态疲劳、耐老化、耐腐蚀、经久耐用
● 芯轴长短不受限制
● 轴承座有两种型式可供选择、轴承座所占位置小、安装简便
● 调试简单,只需销转芯轴便可,一次调好对各种原因引起的皱折均能消除,无需经常调整
  胶条式展平辊是目前为止展平效果好的一种,广泛应用于纺织、印染、造纸、塑胶、包装、印刷等领域。薄厚基材均能适用,特别适合超薄、超软、超轻、易拉伸、张力小的基材,如薄膜、纸、绸、针织物等。

3、技术参数

辊面直径

128

辊面有效长度

600-2800mm

展幅

18mm(辊面长度小于1100mm)

25mm(辊面长度大于1100mm)

线速度

<180m/min

基材包辊角度

90°-180°

芯轴状态

固定不旋转

芯轴直径

35、45

4、结构尺寸及轴承座安装尺寸

p-1
(以下为大展幅胶条展平辊及简介)



20150504_181153_副本


20150504_181145(1)_副本





undefined
